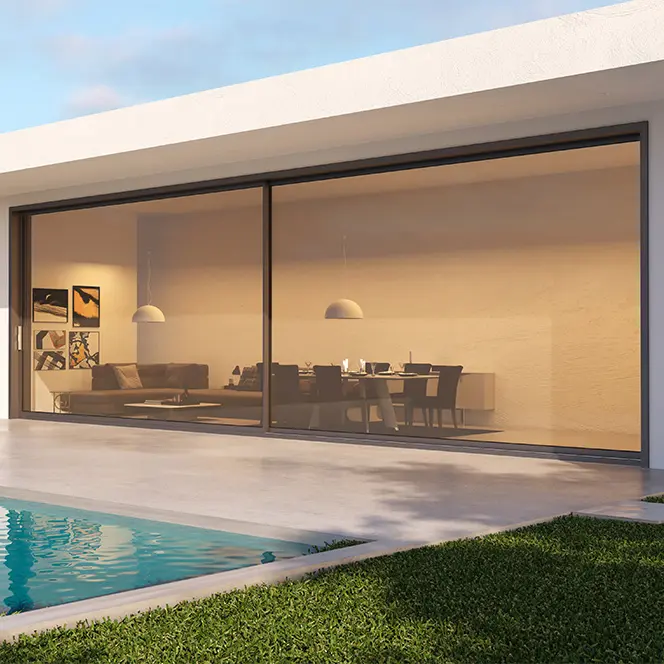

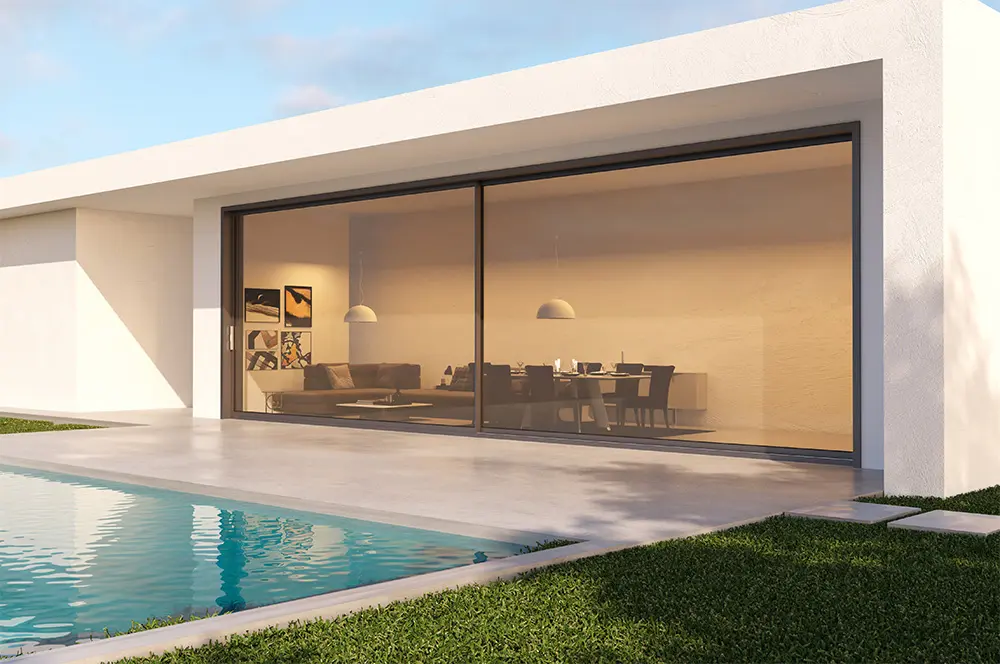

Ťažké zdvíhacie posuvné dvere

Ťažké posuvné dvere LEASKY sú dverný systém, ktorý kombinuje funkciu posuvu pre veľké zaťaženie so zdvíhacím a spúšťacím zatváracím mechanizmom. Konštrukcia umožňuje krídlu dverí nastaviť polohu kladky otáčaním kľučky. V normálnom stave sa krídlo brány posúva pre každodennú prevádzku. Po otočení kľučky do zatvorenej polohy sa krídlo brány zníži ako celok, pričom tesniace pásy pritlačia na koľajnicu, čím sa vytvorí uzavretá bariéra. Tento produkt je vhodný pre scenáre, ktoré vyžadujú nosnosť a tesniaci výkon, vrátane veľkých otvorov, balkónov budov, vstupov do komerčných budov a podobných aplikácií.



Materiál profilu a povrchová úprava

Systém dverí využíva vysoko presné profily z hliníkovej zliatiny 6063-T5. Hrúbka steny hlavného profilu spĺňa požiadavky národných noriem. Povrchová úprava využíva kovové práškové lakovanie. Priľnavosť náteru spĺňa požiadavky normy GB/T 5237, poskytuje odolnosť voči poveternostným vplyvom a vyblednutiu. Šírka rámu je 140 mm, čo je navrhnuté tak, aby zlepšilo celkovú odolnosť konštrukcie v ohybe a stabilitu.



Kapacita zaťaženia a operačný systém

Nosnosť jedného krídla dverí je k dispozícii v dvoch konfiguráciách:

Štandardná konfigurácia: 300 kg na krídlo.

Zosilnená konfigurácia: 500 kg na krídlo, s rozmermi jedného krídla do 3,5 m (šírka) × 3,2 m (výška).



Súprava kladiek využíva dvojitú nosnú konštrukciu spárovanú s vysoko-nízkymi dráhami z nehrdzavejúcej ocele. Povrch dráhy je tvrdený na odolnosť proti opotrebeniu, aby vyhovoval požiadavkám opakovaných posuvných operácií. Kladka a protikývne koliesko tvoria dvojvrstvovú polohovaciu štruktúru, ktorá slúži na ovládanie bočného pohybu krídla brány počas prevádzky.



Štruktúra tesniaceho systému

Medzi zárubňou a krídlom dverí je umiestnených šesť tesniacich líšt. Materiál prúžku je kaučuk EPDM (etylén propylén dién monomér). Jeho rýchlosť nastavenia kompresie a odolnosť proti starnutiu spĺňajú požiadavky normy GB/T 24498. Nylonové profily s háčikovými okrajmi a dvojvrstvové kompozitné pásy sa používajú v kombinácii na vytvorenie viacdutinovej tepelnej bariéry, ktorá sa používa na zníženie prenosu tepla. Keď je krídlo dverí zatvorené, tesniace pásy tlačia na rám, aby vytvorili stlačený stav prekrytia. Táto štruktúra tiež poskytuje určitú úroveň odolnosti proti vypáčeniu.



Dizajn odvodnenia a hydroizolácie

Po dĺžke dráhy sú usporiadané drenážne otvory v kombinácii s priebežným dvojvrstvovým krytom filtra. Kryt filtra sa používa na zachytenie častíc a zabránenie upchatiu drenážnych otvorov. Drenážna dráha využíva dizajn s výškovým rozdielom, ktorý využíva gravitáciu na nasmerovanie vody smerom von. Dvojvrstvová konštrukcia krytu filtra sa používa aj na zníženie spätného prúdenia vzduchu z exteriérovej strany.



Metóda rohového pripojenia

Rámové spoje používajú rohové perá so vstrekovaným lepidlom, vystužené sploštiacimi doskami. Rohové kľúče sú zaistené konštrukčným lepidlom na vyplnenie spojovacích medzier, ktoré sa používa na udržanie dlhodobej pevnosti spojenia rámu a rovinnosti povrchu.



Aplikačné scenáre

Budovy v pobrežných oblastiach, kde je potrebné brať do úvahy odolnosť proti tlaku vetra a korózii soľným postrekom.

Regióny náchylné na tajfúny, kde projekty majú špecifické požiadavky na odolnosť dverí a okien voči tlaku vetra.

Veľkoplošné obývacie izby, balkóny alebo obchodné priestory, kde je potrebný širší vizuálny otvor.



Špecifikácie produktu

Položka	Špecifikácia
Materiál profilu	Zliatina hliníka 6063-T5
Šírka hlavného rámu	140 mm
Povrchová úprava	Kovové práškové lakovanie
Max. Jednokrídlové zaťaženie (štandardné)	300 kg
Max. Jednokrídlové zaťaženie (zosilnené)	500 kg
Max. Veľkosť jedného listu (zosilnená)	3,5 m (Š) × 3,2 m (V)
Materiál tesniaceho pásu	EPDM guma
Počet pečatí	6
Typ stopy	Vysoko-nízka dráha z nehrdzavejúcej ocele
Drenážna štruktúra	Priebežné drenážne otvory + dvojvrstvový kryt filtra na zabránenie spätnému toku



Služby prispôsobenia

LEASKY poskytuje prispôsobené systémové riešenia pre dvere, okná, závesné steny a slnečníky na základe rôznych regionálnych klimatických podmienok, prostredia budov a požiadaviek na používanie. Proces prispôsobenia zahŕňa: posúdenie potrieb → meranie na mieste → návrh dizajnu → potvrdenie výkresu → výroba a dodávka. Špecifické detaily prispôsobenia (rozmery, farba, konfigurácia) je potrebné potvrdiť s technickým tímom.



Vyžiadajte si informácie o produkte alebo cenovú ponuku

Ak chcete získať podrobné výkresy produktov, správy o skúškach alebo cenové ponuky projektov, kontaktujte prosím obchodné oddelenie s nasledujúcimi informáciami:

Názov a umiestnenie projektu

Rozmery otvoru a požadovaná konfigurácia otvoru

Požiadavky na odolnosť voči tlaku vetra, vodotesnosť a priepustnosť vzduchu (ak sú špecifikované)

Technický návrh a referenčná cena budú poskytnuté do 24 hodín.
